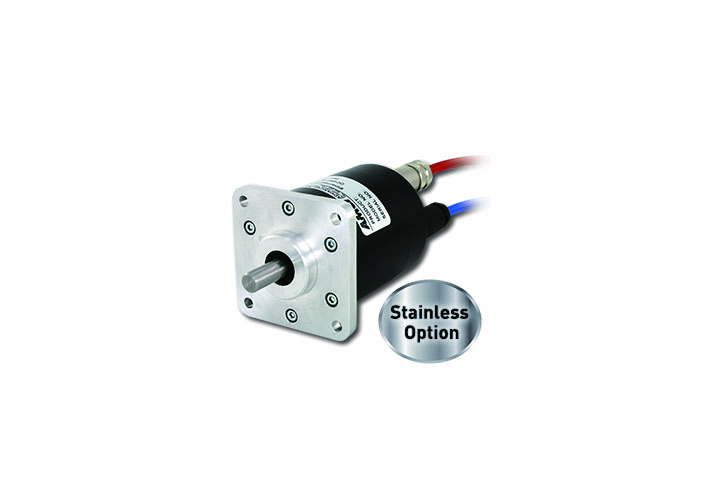

NR25 Networked Resolver

EtherNet/IP, Modbus-TCP, DeviceNet 또는 Profibus를 지원하는 모든 PLC/PAC와 호환 가능하며 absolute single-turn and multi-turn packages 적용 가능한 IP67등급의 외경 2.5“의 경쟁력 있는 엔코더 제품입니다.

  • Built-in network interface for variety of networks
  • EtherNet/IP interface option offers PoE(Power over Ethernet)
  • Single-turn Resolution up to 16 bit
  • Multi-turn resolution up to 30 bit

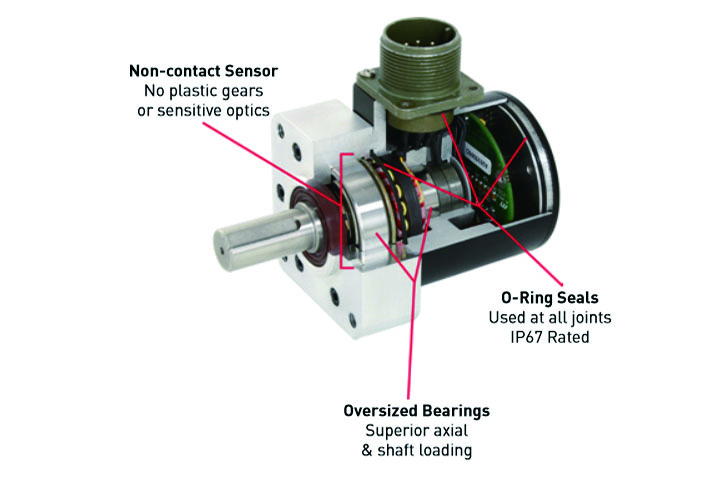

  • IP67 Ingress Protection Rating
  • Solid shaft and hub shaft versions
  • Allen-Bradley 842e series replacement

제품 사양

  • Output Code
    EtherNet/IP, Modbus-TCP, Profibus-DP, or DeviceNet
  • Resolution
    Single Turn = 65536 counts max Multi Turn = (2 versions) 65536 counts / turn & 4096 turns maximum 65536 counts / turn & 16384 turns maximum
  • Direction
    Programmable over the network default = CW increasing looking at the shaft
  • Parameters
    - Direction of Increasing Counts - Counts Per Turn - Velocity Units - Preset Function - Total Measurement Range (defines the number of counts where the position rolls over to zero)
  • Time Stamp
    Optional input data that replaces the Velocity. Time stamp is an unsigned double integer value with an interval of 400 nanoseconds; rolls over every 1717.9869184 seconds
  • Power requirements
    EtherNet/IP & Modbus-TCP : 12 to 54Vdc 2.5 W maximum 100mA @ 24Vdc Profibus-DP : 10 to 30Vdc 1.32 W maximum 55mA @ 24Vdc DeviceNet : 11 to 25Vdc 1.5 W maximum 50mA @ 24Vdc

※ 해당 제품에 대한 자세한 내용은 사양서 또는 당사 문의처로 연락 바랍니다.

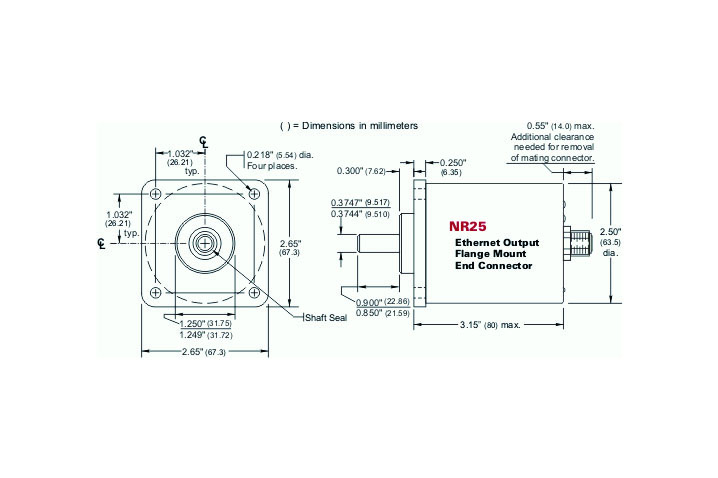

제품 치수

※ 해당 제품에 대한 자세한 내용은 도면 또는 당사 문의처로 연락 바랍니다.
