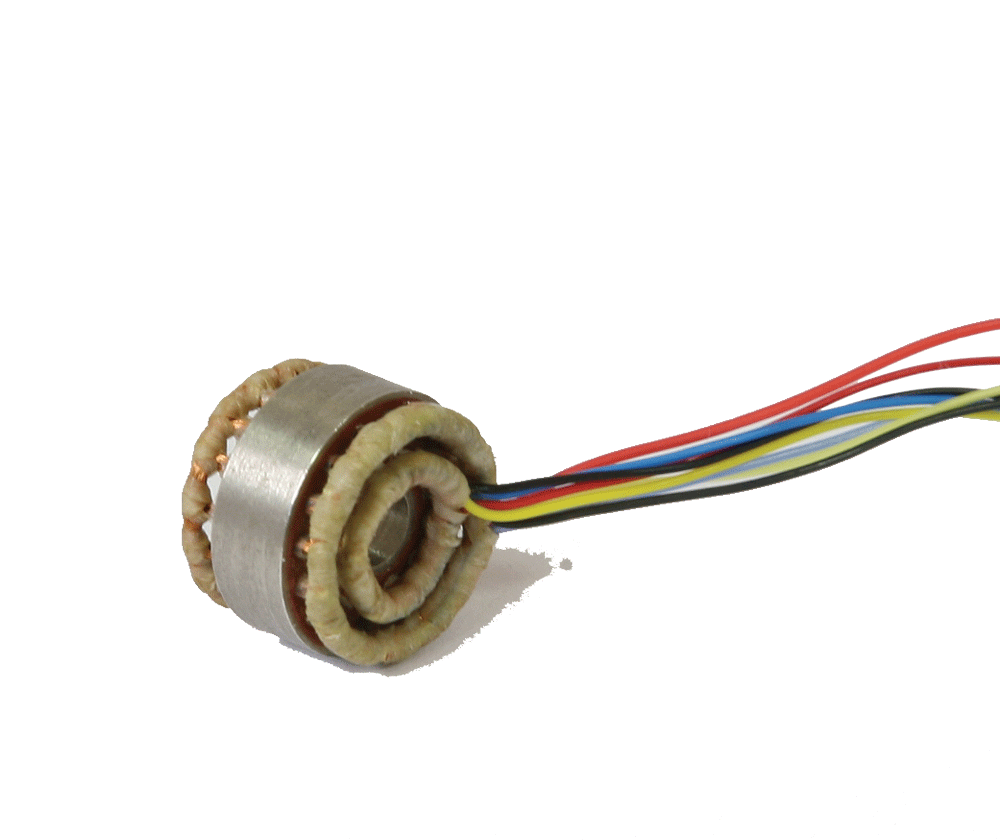

MR-15-12 Pancake Type

The MR-15-12 is a highly reliable small size resolver designed for measuring accurate angular position for aerospace/military as well as industrial applications.

제품 사양

  • Input Voltage
    6 (V(rms))
  • Frequency
    4.0 (kHz)
  • Phase shift
    5 (±5°) (deg)
  • Null Voltage
    Total null 15 / Fundamental null 10 (mV)
  • Accuracy
    ±45 (arc min)
  • DC resistance
    Rotor 43 (±10%) (Ohm) / Stator 64 (±10%) (Ohm) / Temperature Coefficient 0.4 (% / deg.C)
  • Transformation ratio
    1.0 (±10%)

※ 해당 제품에 대한 자세한 내용은 사양서 또는 당사 문의처로 연락 바랍니다.

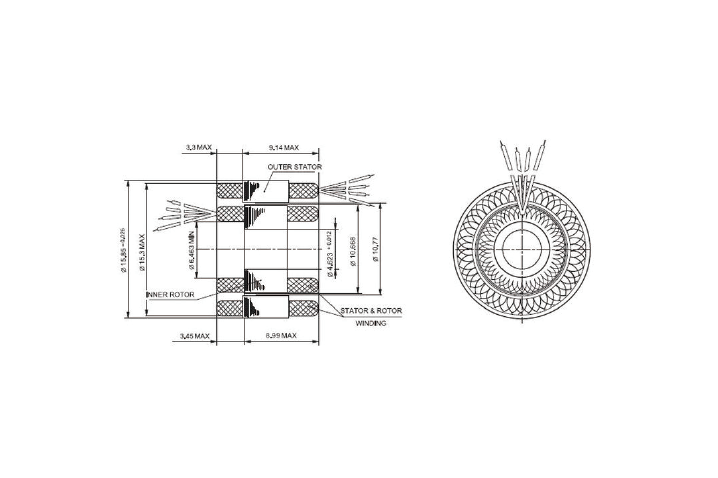

제품 치수

※ 해당 제품에 대한 자세한 내용은 도면 또는 당사 문의처로 연락 바랍니다.
