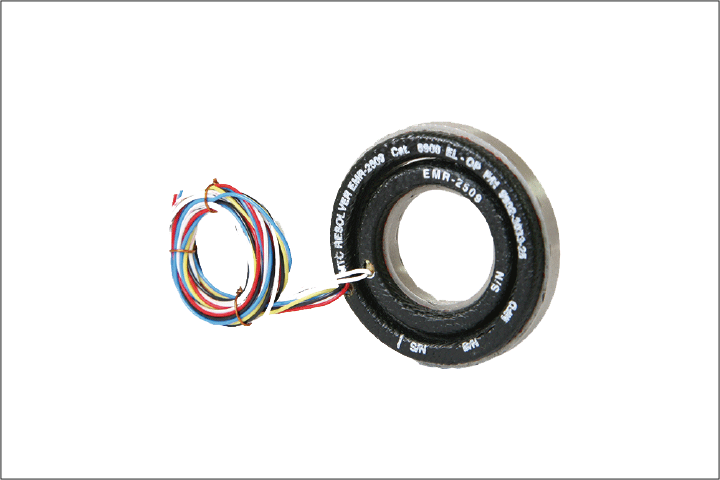

EMR-2509 Multispeed Pancake
EMR-2509 high accuracy multispeed pancake resolver. Designed, developed and produced for the military as well as special industrial applications. Made smaller than the optical encoder, yet, exhibit a much higher signal-to-noise ratio than an inductosyn. T
제품 사양
-
- Input Voltage
- 5 (±5%) (VAC)
-
- Frequency
- 2.4 (±1.5%) (kHz)
-
- Phase shift
- 0-45 (deg)
-
- Null Voltage
- 5 (max) (mV)
-
- Accuracy
- ±40 (arc sec)
-
- Primary current
- 36 (max) (mA)
-
- Resolver speed
- X8
-
- Weight
- 27 (±5) (Gr)
-
- DC resistance
- 150 (±10%) 255 (±10%) (Ohm)
-
- Rotor Impedance
- 135 + j150 (R±35%) (Ohm)
-
- Stator Impedance
- 220 + j200 (X±25%) (Ohm)
-
- Transformation ratio
- 0.5 (±5%)
※ 해당 제품에 대한 자세한 내용은 사양서 또는 당사 문의처로 연락 바랍니다.

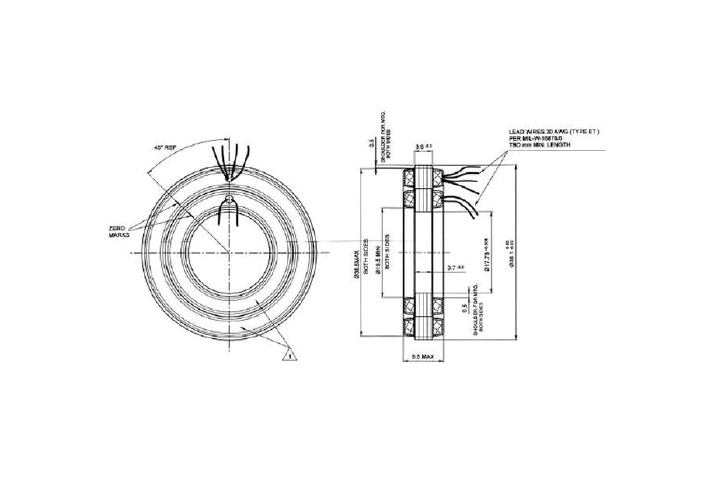

제품 치수
※ 해당 제품에 대한 자세한 내용은 도면 또는 당사 문의처로 연락 바랍니다.
