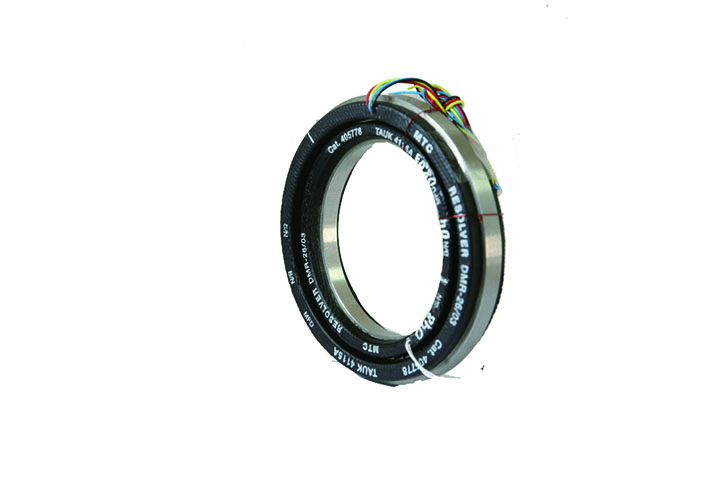

DMR-26-03 Multispeed Pancake
The high accuracy multispeed pancake resolver was designed, developed and produced for the military as well as special industrial applications. It can be made more compact than an optical encoder and exhibits a much higher signal-to-noise ratio than an in
제품 사양
-
- Input Voltage
- 4.4 (±5%) (V(rms))
-
- Frequency
- 2 (±1.5%) (kHz)
-
- Phase shift
- 0 ÷ 7.5 (deg)
-
- Null Voltage
- 20 (max) (mV)
-
- Accuracy
- ±20 (arc sec)
-
- Primary current
- 2.9 (max) (mA)
-
- Resolver speed
- X16
-
- Weight
- 167 (±5) (Gr)
-
- DC resistance
- 295 (±35%) 315 (±35%) (Ohm)
-
- Rotor Impedance
- 350 + j820 (R±35%) (Ohm)
-
- Stator Impedance
- 410 + j1210 (X±25%) (Ohm)
-
- Transformation ratio
- 0.45 (±10%)
※ 해당 제품에 대한 자세한 내용은 사양서 또는 당사 문의처로 연락 바랍니다.

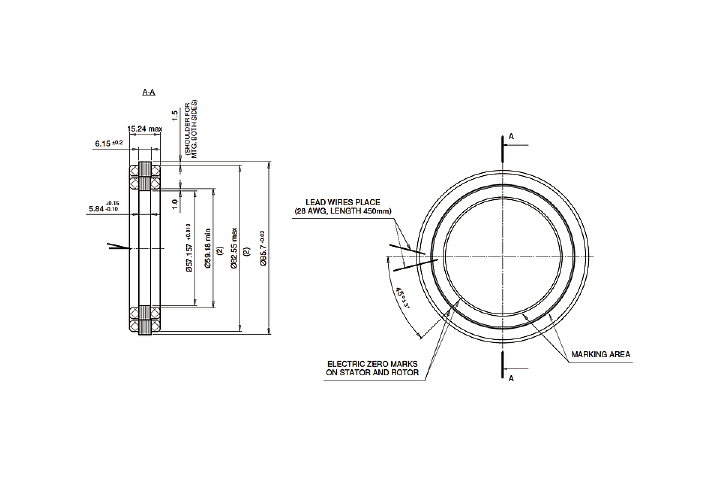

제품 치수
※ 해당 제품에 대한 자세한 내용은 도면 또는 당사 문의처로 연락 바랍니다.
