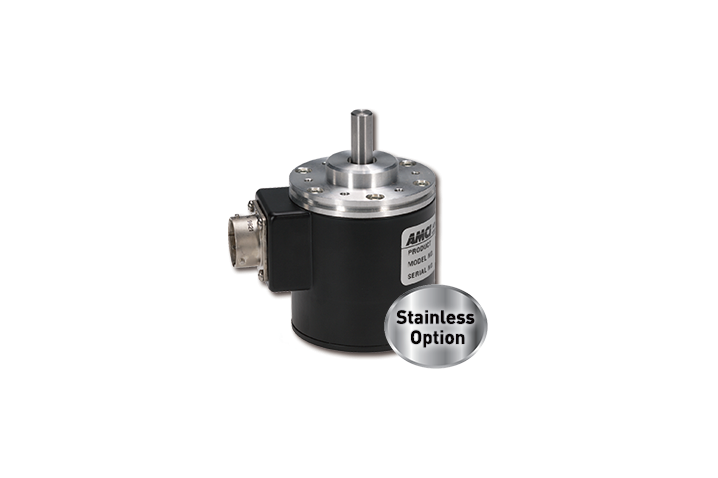

DC25 Absolute SSI Rotary Shaft Encoder

Synchronous Serial Interface (SSI)는 다른 센서 연결방식에 비해 처리량과 정확도가 높고 반응이 빠른 점에서 널리 사용되고 있습니다.

  • SSI Compatible
  • Single and Multi-turn versions available
  • RS485 Communication
  • Optional Reset Button on Multi-turn versions
  • Powder coated aluminum housing for superior
  • IP67 Ingress Protection Rating
  • Various mounting styles

제품 사양

  • Output Code
    Binary or gray code
  • Frequency
    1MHz (Max)
  • Resolution
    Single Turn = 4096 counts max Multi Turn = 4096 counts/turn & 4096 turns max.
  • Direction
    Default = CW increasing looking at the shaft CCW increasing when power is applied to pin 12, the Direction Input pin, at power up
  • Requirements(P)
    4.5Vdc to 26.4Vdc | 24Vdc optimal |1.92W
  • Direction
    Default = CW increasing looking at the shaft CCW increasing when power is applied to pin 12, the Direction Input pin, at power up

※ 해당 제품에 대한 자세한 내용은 사양서 또는 당사 문의처로 연락 바랍니다.

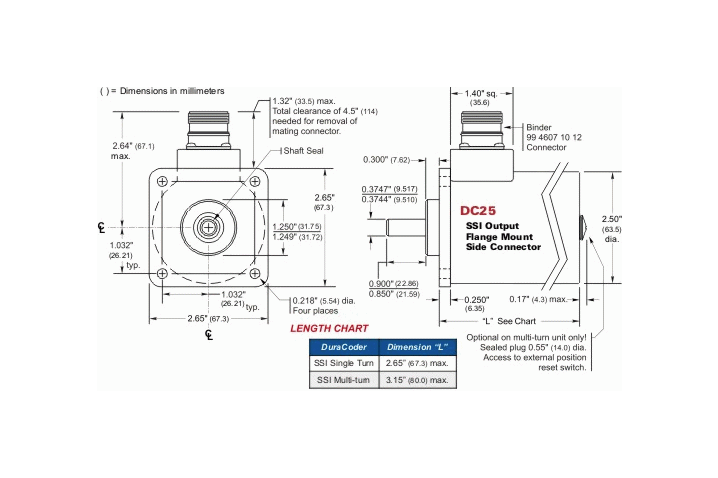

제품 치수

※ 해당 제품에 대한 자세한 내용은 도면 또는 당사 문의처로 연락 바랍니다.
