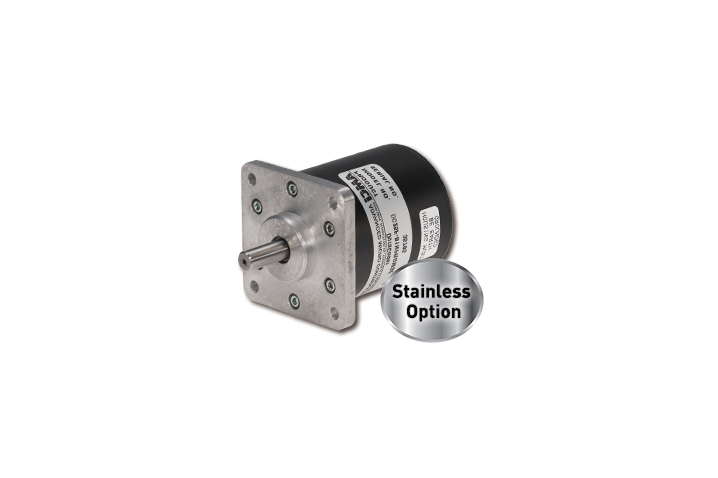

DC60 Absolute Multi-turn Analog Rotary Shaft Encoder

뛰어난 내구성과 가치를 가진 DuraCoder의 기초 위에 구축된 DC60은 옥외 공정제어 어플리케이션을 위해 설계된 IP67, 알루미늄 하우징 재질 및 리졸버 기반의 Sensing technology를 적용하여 수력발전소, 정수처리 및 관련 설비에 적용 가능하도록 개발된 제품입니다.

  • IP67 rating
  • 60mm housing with 2.65
  • Current output (4 to 20mA or 0 to 20mA) or Voltage output (0 to 10Vdc)
  • Powder coated aluminum or stainless steel housing for superior durability

제품 사양

  • Voltage
    10 to 30 Vdc maximum
  • Resolution
    16 bit (1 part in 65,536)
  • Update Time
    1.6 milliseconds
  • Output Types
    0 to 10Vdc, 0 to 20mA, or 4 to 20mA
  • Output Time
    50 microseconds when switching between minimum and maximum outputs
  • Power Requirements
    1.0 W max. 30 mA @ 24 Vdc typical Value is the operating power and does not include current supplied by the analog output.
  • Direction of Counts
    Default CW looking at shaft Can be set to CCW increasing by shorting the Direction Control Input pin (pin 7) to DC Return.
  • Zero Position
    Can be set by pulsing the Preset to Zero Input pin (pin 3) from DC Return to open circuit or +DC Power. Minimum pulse width of 2,000 milliseconds.

※ 해당 제품에 대한 자세한 내용은 사양서 또는 당사 문의처로 연락 바랍니다.

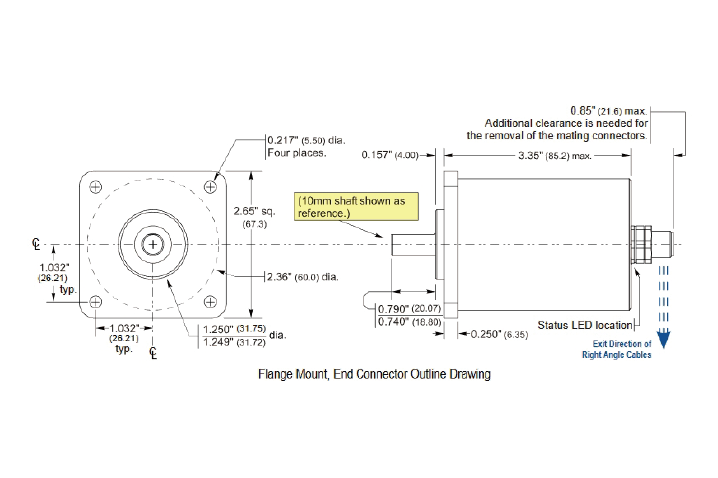

제품 치수

※ 해당 제품에 대한 자세한 내용은 도면 또는 당사 문의처로 연락 바랍니다.
