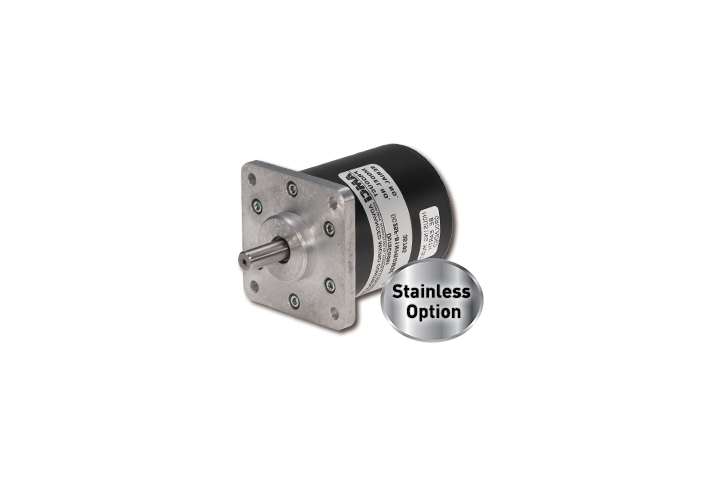

DC25 Absolute Single-turn Analog Rotary Shaft Encoder

아날로그 출력의 DC 25 모델은 360, 180, 90 또는 45도 이상의 전체 출력 시그널을 생성하도록 선택 가능합니다. 사용 가능한 아날로그 출력 전압은 0-5 Vdc, 0-10 Vdc 또는 ±10 Vdc이며, 아날로그 출력 전류 타입은 4 to 20 mA 또는 0 to 20mA입니다.

  • Outlasts potentiometers
  • Available in (20) different output configurations
  • IP67 rating
  • Powder coated aluminum housing for superior durability
  • Ideal for high-shock applications – withstands mechanical shock & vibration

제품 사양

  • Precision
    12 bit analog voltage or current
  • Setting time
    20 mSec. max
  • Voltage
    0 to 5 Vdc, 0 to 10 Vdc, ±10 Vdc
  • Load capacity(V)
    2K ohm min
  • Current
    4-20 mA, 0-20 mA
  • load capacity(A)
    Vin <= 15Vdc: 420 ohm max Vin = 24Vdc: 950 ohm max
  • Power requirements
    4.75 to 26.4 Vdc 1.8W max.

※ 해당 제품에 대한 자세한 내용은 사양서 또는 당사 문의처로 연락 바랍니다.

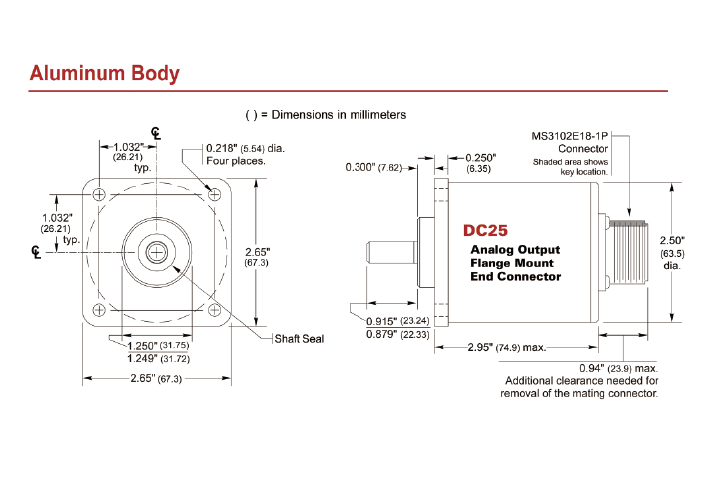

제품 치수

※ 해당 제품에 대한 자세한 내용은 도면 또는 당사 문의처로 연락 바랍니다.
